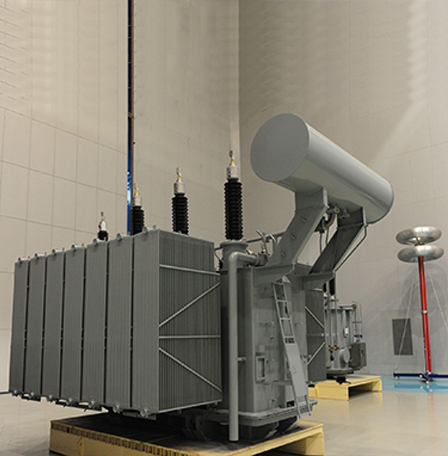

110kV油浸式电力变压器

产品概述:



   1.高压线圈采用纠结-连续式结构,以改善冲击电压下的电压特性,使能得到较均匀的电压分布。

   2.变压器绕组内部有曲折油导向结构,能使绕组内部各区域都能得到充分的冷却,降低了绕组的温升和

绕组热点温升,延长了绝缘寿命。

   3.高压和中压调压部分设置单独的调压绕组,使各绕组的安匝更趋平衡,有效较低变压器短路时的轴向电动力,提高变压器抗突发短路的能力。绕组辐向采用“0”裕度的设计,铁芯与低压绕组纸筒之间,低压、高压、调压绕组之前及撑条和围板套装前均充分干燥、紧密配合,保证整个绕组具有极好的紧密度和同心度。

   4.铁芯材料为高导磁晶粒取向优质冷轧硅钢片,硅钢片采用不叠上铁轭工艺,硅钢片叠接接缝为45°全斜接缝,铁芯片叠好后采用整体加压和环氧胶粘合使铁芯三柱二轭成为坚固、平整、垂直精度高的整体,有效地提高了空载性能,同时降低了噪音。

   5.油箱箱壁采用宽幅钢板不拼焊,减少了焊缝,增加了机械强度,降低了噪音。二次回路走线槽板和控制柜全部采用不锈钢制作,变压器整体美观简洁。




产品特点

 1.产品采用计算机进行电磁优化设计,空载损耗较国标GB/T 6451下降30%,负载损耗较国标GB/T 6451下降15%。

2.采用专业软件对绕组的冲击电压分布,绕组端部复合电场强度进行分析计算,从而合理地设计绝缘结构,确保产品有足够的电气绝缘裕度。

3.对线圈和相关零部件进行机械强度的计算和校核,以保证产品具有极高的抗三相突发短路的能力。

4.合理设计冷却油道,降低绕组热点温度和绕组平均温升,保证产品的使用寿命。

5.执行严格、系统的工艺规程,以保证低局放的实现。

6.在噪音控制上,从计算到结构均采取了多种措施,有效的降低了变压器的噪声,使得变压器完全适用于城区使用。


性能特点

低损耗、低噪音、低局放、抗短路能力强、外形美观、不渗漏

证书认证

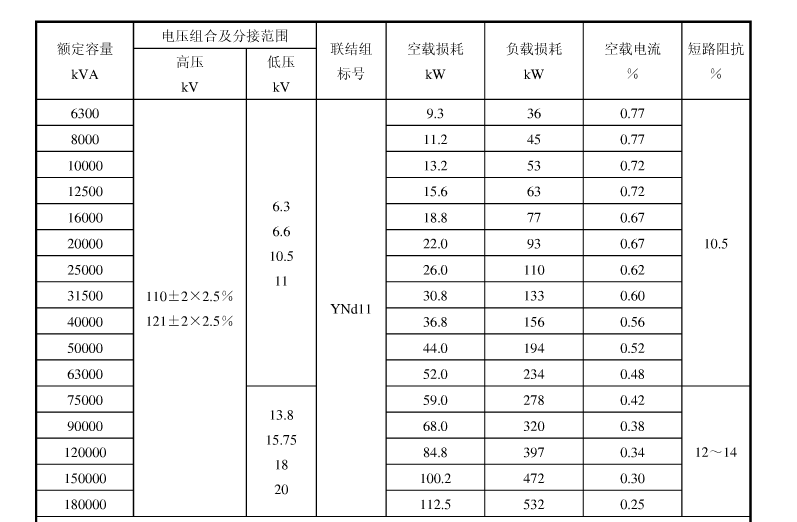

性能参数
