500kV油浸式电力变压器

产品概述:



1.损耗小,噪音低:铁心片采用进口高性能硅钢片,五级全斜接缝的叠片,空载损耗和噪音均较小。油箱采用屏蔽技术,铁心结构件按在漏磁场中所处的位置不同分别采用了降低涡流损耗的措施,这不但降低了负载损耗,而且从根本上解决了变压器局部过热的可能。

2.运行安全可靠:我公司始终将产品的可靠性放在第一位,变压器绝缘设计留有相当的裕度,产品局部放电量保持在100pC以下,确保压器在长期工作电压和短时过电压下稳定运行,从延长变压器使用寿命和提高抗短路能力考虑,变压器绕组温升和油面温升均低于国家标准5K以上,变压器短路时,绕组导线的机械应力较低,再配合其它抗短路措施及严格的生产工艺保证,同时可以采用绕组内部热点温升控制变压器的运行。

3.精工细作:利用立绕机张紧装置绕制线圈,降低绕制系数,保证所有绕组的径向绕紧力,提高绕组的自身强度,结合利用绕组先组装后整体套装的工艺,使器身装配公差减小,从而提高器身的整体强度;绕组垫块等受力绝缘件全部采用特硬纸板制成,以减小绝缘件的收缩量。绕组绕制与组装完工后须经过二次真空干燥,器身装配后在进行一次煤油气相干燥,确保各部分的绝缘充分收缩以保证在运行中绝缘件不再收缩;所有高压电极和金属结构件均进行圆角化,避免尖端放电,同时确保高压套管均压球处于均匀电场中;引线采用冷压焊,进行屏蔽处理实现圆角化;器身经过干燥后大大降低了绝缘件的含水量,提高了器身的清洁度;油箱焊接后经整形处理并消除焊接应力,不渗不漏。


产品特点

1.铁芯选用优质冷轧硅钢片,采用全斜无孔结构,旁柱采用玻璃丝带绑扎,上下铁轭通过装在夹片上的拉架用玻璃带拉紧。铁心采用低磁钢板作拉板,将上下夹件与铁心牢固地连接成一个钢体结构,从而获得较小的空载损耗和较低的噪音。
2.根据变压器容量的大小,绕组采用圆筒式、螺旋式、连续式等结构,对于220kV及以上电压等级的绕组,则采用纠结式或内屏式结构,从而有效地改善了冲击电压分布,导线采用换位导线或复合导线,以减少绕组的附加损耗,并采用计算机模拟计算电场和绕组的冲击特性,保证了绕组优良的电气特性和冲击强度,在工艺上则采用有效的措施保证其安全、可靠运行。
3.变压器器身压紧结构采用整圆绝缘压板。套装工艺采用绕组整体组装,从而提高了产品的可靠性。
4.油箱采用平顶结构,箱壁焊有折板式加强铁,提高了油箱的机械强度,为了降低变压器的杂散损耗,大型变压器在油箱内壁都装有磁屏蔽。
5.为防止变压器在运输中产生器身位移,器身在油箱设有定位装置。采用密封式储油柜,使变压器油与大气隔离避免油受潮和老化,端部装有指针式油位计。根据变压器油重,油箱顶部装有两个压力释放阀,确保了产品的安全运行。

性能特点

具有优良的耐冲击性能,机械强度大,抗短路能力强,局放低,低噪音,低损耗,密封性能好,少维护等特点

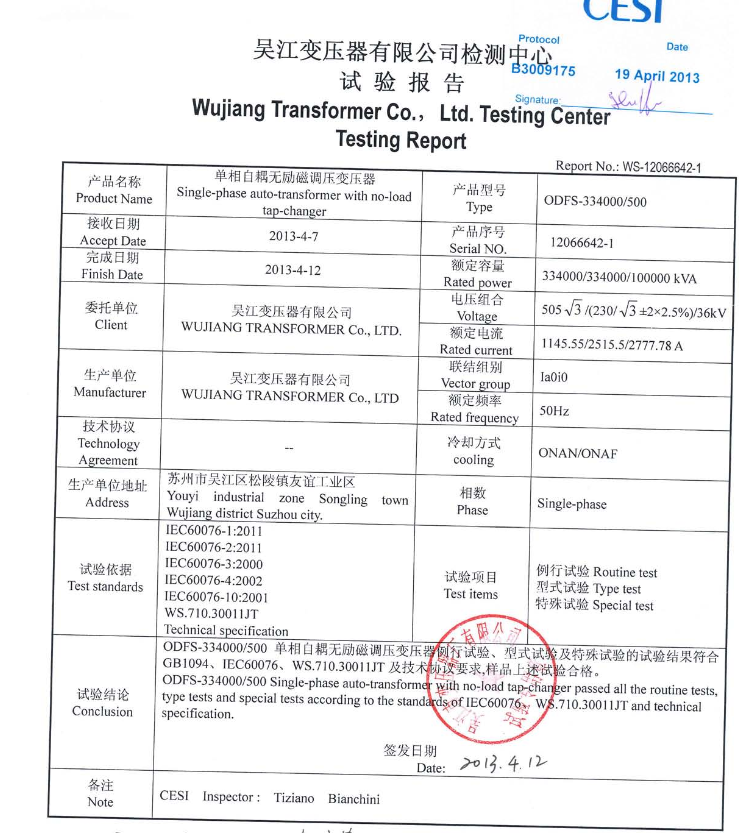

证书认证

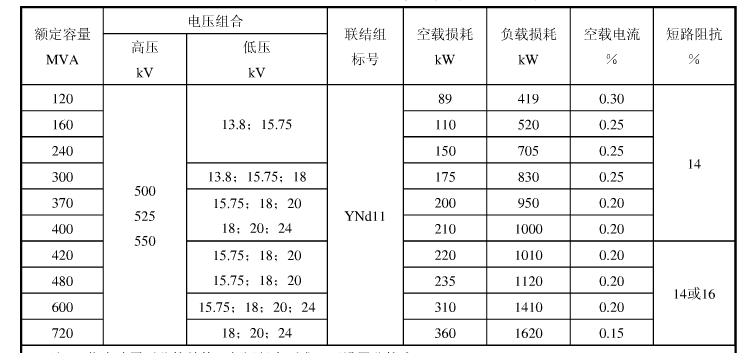

性能参数
