10kV油浸式电力变压器

产品概述:



1.铁心采用优质、低耗的高导磁冷轧硅钢片,用先进方法叠装和紧固,整个铁心组件均衡严紧,使变压器铁心不致因运输和运行中的振动而松动。

2.高低压绕组应采用优质铜导线绕制而成。线圈与高压套管、分接开关采用冷压接头和铜软绞线软连接,确保连接的可靠性。

3.绕组绕制、套装、压紧有严格的紧固工艺措施,引线有足够的支撑,使器身行程紧固的整体,具有足够的抗短路能力。

4.中性点引出线及端子具有与相线及端子相同的流通能力。

5.器身内部有较均匀的油流分布,铁心级间迭片也应留有适当的冷却油道,并使油路通畅,避免绕组和铁心产生局部过热。

6.全部绕组的设计使电流和温度沿绕组均匀分布,并使绕组在全波和截波冲击试验时得到最佳的电压分布。

7.采用波纹油箱的全密封结构,油箱上部有注油孔及油位指示器,下部有放油阀。

8.所有法兰的密封面平整,密封垫有合适的限位,防止密封垫过度承压以致龟裂老化后造成渗漏。

9.所有外露的金属部件,除了非磁性金属之外,均应热镀锌或其它更好的防锈措施。





产品特点

1. 铁心采用优质、低耗的高导磁冷轧晶粒取向硅钢片,五级全斜接缝叠片形式,结合先进的剪切、叠装工艺,整个铁心紧固可靠、受力均衡,空载损耗、空载电流、噪声均优于国家标准。

2. 高、低压绕组采用优质铜导线或铜箔绕制而成,箔式绕组端部无螺旋角,降低了因安匝不平衡引起的横向漏磁,提高变压器轴向稳定性。层间绝缘采用高密度、高电气强度的环氧胶绝缘纸,固化后形成坚实的整体,具有良好的抗短路、耐冲击能力。

3. 采用仿真软件模拟绕组温度场分布,合理布置绕组内外散热通道,减小层间温差、降低热点温度。可减缓热状态下的绝缘老化速度,延长变压器使用寿命。

4. 取消传统的引线焊接方式,高、低压引线采用冷压接和螺栓连接,器身清洁度更高。

5. 高、低压套管采用油箱内固定结构,箱盖上部无压紧件锈蚀问题。油箱外表面静电粉末喷涂,涂层附着力好、防腐性强。变压器外型简洁、美观大方。


性能特点

       我公司开发研制的新一代高效节能油浸式配电变压器,具有损耗低、过负荷能力强、抗短路能力强、噪声低的特点,经国家变压器质量监督检验中心验证,各项性能均优于国家标准。目前全部能效型配变均获得中国质量认证中心(CQC)节能产品认证证书。

证书认证

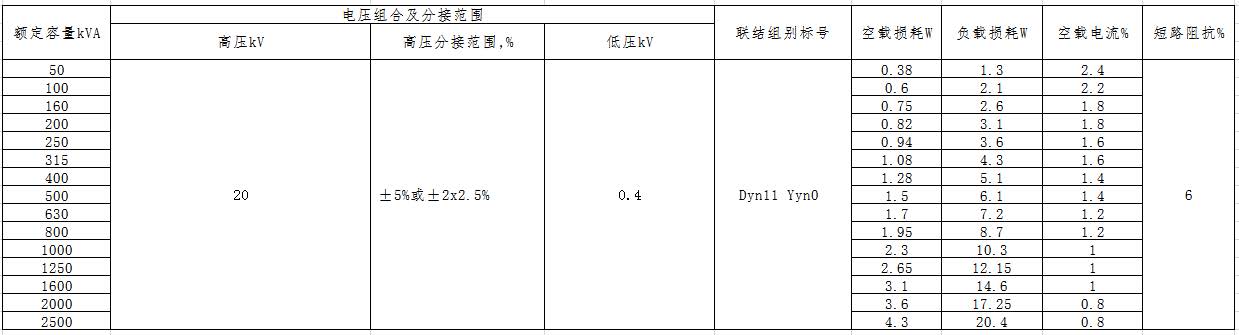

性能参数
