交流低压开关柜MNS

产品概述:



 MNS低压开关柜适用于三相交流50、60Hz、额定电压660V,额足电流4000A及以下的三相四线制及三相五线制电力系统,作为接受电能和分配电能之用。广泛应用于发电厂、变电所、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。


产品特点

开关柜的基本柜架采用拼装组合式结构,采用C型材钢同螺栓可相紧固联接成基本柜架,再按方案变化需要,加上相应的门、封板、隔板、安装支架以及母线,功能单元等零件组合成一面完整的开关柜,柜内结构件表面都经过镀锌处理,并实行模数化安装(模数E=25mrn), 开关柜板面采用优质冷轧钢板经数控机订加工成型,表面经过酸洗、磷化处理后静电喷塑,抗磨耐腐,即有牢固的机械强度,又有可靠的接地保护连续性。
  开关柜隔室可分为功能单元室、母线室、电缆室,各单元的功能作用相对独立且区域之间由连续接地的金属板严格分隔,保证使用安全且防止事故蔓延。

  抽屉有8E/4,8E/2,8E,16E,24E五种规格E=(25mm)。抽屉具有连结位置、试验位置和分离位置。各抽屉与开关设有机械联锁装置;当开关处于分断时,抽屉才能抽出或插入;当开关处于合闸时,抽屉不能抽出或插入。为防止未经允许的操作,操作机构能使用挂锁将开关锁定在分断位置上。同规格的功能单元抽屉可以方便地实现互换,每一个功能单元抽屉对应有20对辅助接点,能满足异地控制、电度计量和与计算机接口的自动化监测系统的需要。


性能特点

通用化、标准化程度高,装配方便。具有可靠地质量保证。

柜体可按工作环境的不同要求选用消防的防护等级。

采用高强度阻燃型工程塑料,有效加强了防护安全性能。

证书认证

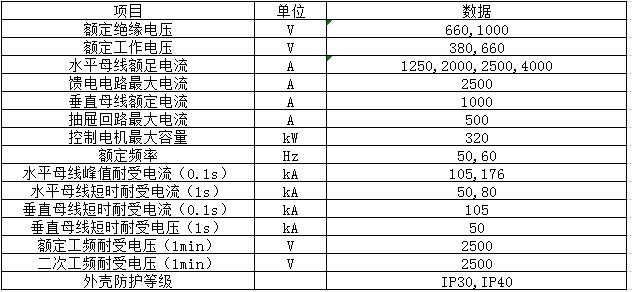

性能参数
